Hệ thống điều khiển CNC Máy mài kim cương Máy mài V Cut PCD
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Kiểu | CNC | Mẫu KHÔNG CÓ. | ZT-90V |
|---|---|---|---|
| Thương hiệu | CHN-TOP | Ứng dụng | Lưỡi cắt kim cương V, PCD Blade và lưỡi cưa khác |
| Tên | Máy mài kim cương Hệ thống điều khiển CNC Máy mài V Cut PCD | ||
| Điểm nổi bật | Máy mài CNC V Cut PCD,Máy mài kim cương CNC,Máy mài kim cương V Cut |
||
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
| Radius Tip | 0-70mm | |
|---|---|---|
| Grinding pressure | 0-450N Adjustable | |
| Spindle speed | 0-4200RPM adjustable | |
| Grinding wheel size | 150*40*40mm (D*H*T) | |
| Grinding wheel oscillation frequency | 0-45/min adjustable | |
| Grinding wheel oscillation distance | 0-70mm adjustable | |
| Grinding wheel height adjustment | 140mm | |
| Image system resolutionnge | 1280*960 | |
| Image system pixel | 3.75μm*3.75μm | |
| Optical lens object distance | 300mm | |
| Magnification | 45-250 times | |
| CNC division axis resolution | 8arcmin | |
| CNC Y axis resolution | 0.01° |
Mô tả sản phẩm

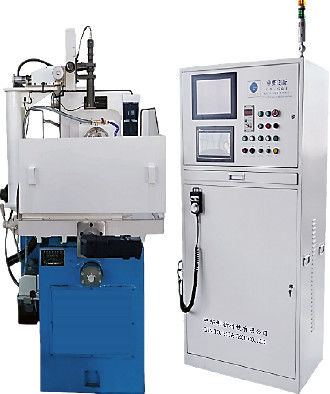

Máy mài kim cương Hệ thống điều khiển CNC Máy mài V Cut PCD
Thông số kỹ thuật tham số ZT-90CNC/V
| Độ phân giải hệ thống hình ảnh | 1280*960 |
| Pixel hệ thống hình ảnh | 3,75μm*3,75μm |
| Khoảng cách đối tượng ống kính quang học | 300mm |
| độ phóng đại | 45-250 lần |
| Độ phân giải trục chia CNC | 8arcmin |
| Độ phân giải trục nạp CNC | 0,001mm |
| Độ phân giải trục Y CNC | 0,01° |
| áp lực mài | 0-450N (Có thể điều chỉnh) |
| Tốc độ bánh mài | 0-4200RPM(50HZ) |
| Kích thước đá mài | 125D×40H×40T |
| Tần số dao động bánh mài | 0-45/phút (Có thể điều chỉnh) |
| Khoảng cách dao động bánh mài | 0-40mm (Có thể điều chỉnh) |
| Điều chỉnh chiều cao bánh mài | 140mm |
| Phạm vi di chuyển của bánh mài | 170mm |
| Độ nghiêng bánh mài | -13°—+24° |
| Bàn chéo góc xoay | 0-270° |
| Readout của cách tử tuyến tính | 0,001mm |
| điện trục chính | 2.2KW |
| Kích thước máy | 1200(L) ×1168(H) ×1530(W)mm |
Đặc trưng
-
1. Tất cả thân máy đúc và các phụ kiện đúc đều được lão hóa tự nhiên trung bình 24 tháng, độ cứng và độ ổn định cao.
2. Đầu mài là một trục xoay lên xuống và có thể điều chỉnh góc, có tốc độ chạy cao với độ chính xác cao.
3. Hệ thống khí nén nhập khẩu từ SMC của Nhật Bản, bàn gia công cấp liệu vào và ra nhanh với khả năng mài linh hoạt.
4. Tất cả hệ thống điều khiển CNC đều là phần mềm tự R&D, CCD nhúng và hệ thống đo lường, tất cả các cảm biến, điều khiển servo đều là hệ thống điều khiển khép kín để đảm bảo tính chính xác và ổn định.
5. Sử dụng Công nghệ hình ảnh mới, phép đo trực tuyến, mài tự động trong toàn bộ quá trình.
Và bộ nhớ tự động tham số, cảnh báo mã lỗi, năng suất và hiệu quả cao hơn.
6. Chỉ lắp một lần, sau đó mài tự động từ đầu đến cuối với hiệu quả và tính nhất quán cao hơn
7. Máy có mặt bích phân chia CNC có độ chính xác cao, Nhận dạng chính xác.
CÁC THÔNG SỐ KỸ THUẬT
Máy mài ZT-90V là một thiết bị đặc biệt tập trung vào việc mài các dụng cụ V-Cut kim cương và một số lưỡi cưa.Nó cũng có thể mài các công cụ cacbua.Mẫu này được cải tiến trên máy mài kim cương ZT-90 chính hãng với trục điều khiển CNC.
Việc lắp một lần có thể hoàn thành công việc mài một cách tự động với độ chính xác cao.Tự động nạp và nạp, tự động chia tỷ lệ và đo lường.Phần mềm hỗ trợ ghi cài đặt tham số và cũng có thể tự động chuyển sang mẹo tiếp theo.
Đó là mã lỗi được phần mềm nhận dạng.Mô hình này được sử dụng rộng rãi cho công cụ V-Cut bảng PCB, lưỡi gỗ và các công cụ kim cương hoặc cacbua khác thuộc loại này
Bàn làm việc
mài mẫu
Chế độ xem nhà máy
Phạm vi kinh doanh:
Máy hàn chân không
Máy mài CNC/thủ công cho các công cụ PCD/PCBN
Máy cắt/khắc laser, máy Lapping
Phân phối phôi PCD/PCBN nổi tiếng thế giới, sản xuất vật liệu PCD chất lượng cao
Dịch vụ gia công cắt laser, đánh bóng, hàn vảy cứng, bẻ phoi vật liệu siêu cứng
Phụ kiện để chế tạo dụng cụ cắt (Chất kết dính dầu, Thanh trộn, Keo chân không)
